晶體三極管在電路中常用“Q”加數字表示，如：Q17表示編號為17的三極管。

1、特點

晶體三極管（簡稱三極管）是內部含有2 個PN 結，并且具有放大能力的特殊器件。它分NPN 型和PNP型兩種類型，這兩種類型的三極管從工作特性上可互相彌補，所謂OTL電路中的對管就是由PNP型和NPN型配對使用。

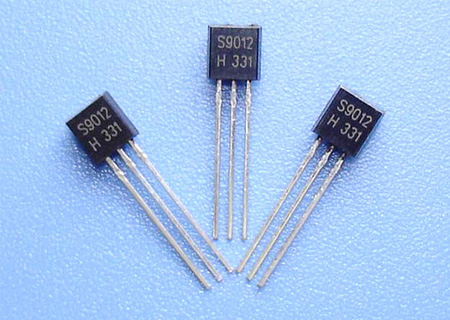

電話機中常用的PNP型三極管有：A92、9015等型號；NPN型三極管有：A42、9014、9018、9013、9012等型號。

2、晶體三極管主要用于放大電路中起放大作用，在常見電路中有三種接法。

為了便于比較，將晶體管三種接法電路所具有的特點列于下表，供大家參考。

名稱共發射極電路共集電極電路（射極輸出器）共基極電路

輸入阻抗中（幾百歐～幾千歐）大（幾十千歐以上）小（幾歐～幾十歐）

輸出阻抗中（幾千歐～幾十千歐）小（幾歐～幾十歐）大（幾十千歐～幾百千歐）

電壓放大倍數大小（小于1并接近于1）大

電流放大倍數大（幾十）大（幾十）小（小于1并接近于1）

功率放大倍數大（約30～40分貝）小（約10分貝）中（約15～20分貝）

頻率特性高頻差好好

應用多級放大器中間級，低頻放大輸入級、輸出級或作阻抗匹配用高頻或寬頻帶電路及恒流源電路

3、在線工作測量

在實際維修中，三極管都已經安裝在線路板上，要每只拆下來測量實在是一件麻煩事，并且很容易損壞電路板，根據實際維修，有人總結出一種在電路上帶電測量三極管工作狀態來判斷故障所在的方法，供大家參考：

類別

故障發生部位測試要點

e-b極開路 Ved>1v Ved=V+

e-b極短路 Veb=0v Vcd=0v Vbd升高

Re開路 Ved=0v

Rb2開路 Vbd=Ved=V+

Rb2短路 Ved約為0.7V

Rb1增值很多，開路 Vec<0.5v Vcd升高

e-c極間開路 Veb=0.7v Vec=0v Vcd升高

b-c極間開路 Veb=0.7v Ved=0v

b-c極間短路 Vbc=0v Vcd很低

Rc開路 Vbc=0v Vcd升高 Vbd不變

Rb2阻值增大很多 Ved約為V+ Vcd約為0V

Ved電壓不穩三極管和周圍元件有虛焊

Rb1開路 Vbe=0 Vcd=V+ Ved=0

Rb1短路 Vbe約為1v Ved=V-Vbe

Rb2短路 Vbd=0v Vbe=0v Vcd=V+

Re開路 Vbd升高 Vce=0v Vbe=0v

Re短路 Vbd=0.7v Vbe=0.7v

Rc開路 Vce=0v Vbe=0.7v Ved約為0v

c-e極短路 Vce=0v Vbe=0.7v Ved升高

b-e極開路 Vbe>1v Ved=0v Vcd=V+

b-e極短路 Vce約為V+ Vbe=0v Vcd約為0v

c-b極開路 Vce=V+ Vbe=0.7v Ved=0v

c-b極短路 Vcb=0v Vbe=0.7v Vcd=0v
